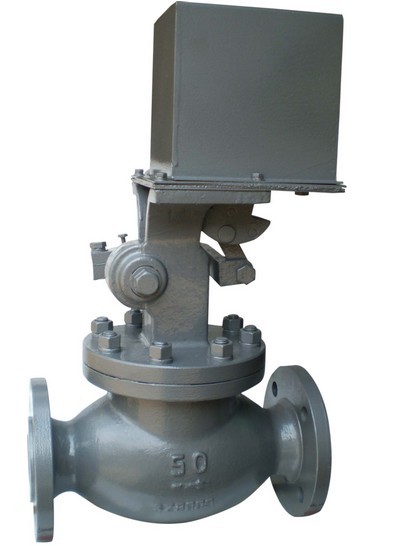

產品名稱：ZCZG/ZCZH高溫電磁閥[ 2013-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

ZCZG/ZCZH高溫電磁閥主要是對管道中的介質進行雙位自動調節和遠程控制，高溫高壓電磁閥適用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中。

產品工作原理：

電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

產品主要性能參數：

ZCZG/ZCZH高溫電磁閥主要性能參數
介質溫度℃	ZCZG		≤250
介質溫度℃	ZCZH		≤400
公稱壓力 (MPa)	ZCZG		2.5
公稱壓力 (MPa)	ZCZH		4.0
工作壓差 (MPa)	ZCZG		0.1~2.5
工作壓差 (MPa)	ZCZH		0.1~4.0
公稱通徑 (mm)	10	15	20	25	32	40	60	65	80	100
功耗	0.15KVA				0.46KVA			0.15KVA
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數 (KV)	按JB/T7352-94規定
泄漏量(m/min)	按JB/T7352-94·F規定

產品訂貨須知：

一、①高溫電磁閥產品名稱與型號②高溫電磁閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的高溫電磁閥型號，請按高溫電磁閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.unurr03.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品主要外形及結構尺寸：

ZCZG/ZCZH高溫電磁閥主要外形及結構尺寸
DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Φ14
15	160	298	95	65	39	45	16	4	2	4-Φ14
20	200	304	105	75	50	55	16	4	2	4-Φ14
25	200	304	115	85	57	65	16	4	2	4-Φ14
32	200	314	140	100	65	78	18	4	2	4-Φ18
40	260	460	150	110	75	85	18	4	3	4-Φ18
50	300	460	165	125	87	100	20	4	3	4-Φ18
65	290	433	185	145	109	120	22	4	3	8-Φ18
80	310	433	200	160	120	135	22	4	3	8-Φ18
100	350	461	235	190	149	160	24	4.5	3	8-Φ22
