產品名稱：電動對夾不銹鋼蝶閥[ 2016-07-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動對夾不銹鋼蝶閥概述

上海湖泉閥門有限公司生產的電動對夾不銹鋼蝶閥采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，該產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。符合國家GB/T13927-92閥門壓力試驗標準。電動對夾不銹鋼蝶閥可安裝在溫度≤425℃，介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。

二、電動對夾不銹鋼蝶閥特點

1、電動對夾不銹鋼蝶閥采用雙偏心結構，操作靈活，省力，方便。
2、電動對夾不銹鋼蝶閥具有雙向密封功能，不受介質流向的控制，可在任何方向安裝。
3、電動對夾不銹鋼蝶閥蝶板采用框架結構，可適用不同特點的介質，供用戶選擇。
4、電動對夾不銹鋼蝶閥能有效地防止銹蝕，可使用于不同介質。
5、電動不銹鋼蝶閥具有雙向密封功能，不受介質流向的控制，可在任何方向安裝。

三、電動對夾不銹鋼蝶閥工作原理

電動對夾不銹鋼蝶閥是采用中線式蝶板以及短結構鋼板進行焊接而成，是屬于較新型結構，閥座與蝶板的密封面采用不銹鋼與不同硬度合金制造，因此電動對夾不銹鋼蝶閥在溫度≤425℃的介質管道中可實現雙向密封功能。

四．電動對夾不銹鋼蝶閥采用標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

五、電動對夾不銹鋼蝶閥主要技術參數和性能

公稱通徑	DN（mm）	50～700
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

六、電動對夾不銹鋼蝶閥訂貨說明

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
　　2、如有特殊要求時請在訂購產品時注明。
　　3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
　　4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
　　歡迎您訪問我們的網站【http://m.unurr03.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：021-64162222

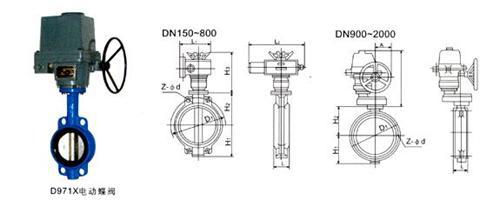

七、電動對夾不銹鋼蝶閥主要外形連接尺寸

主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（單位:mm）

公稱通經（DN）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
